OMI QF 0010 магистральный фильтр предварительной очистки
6 590 i
цена без конвертации:
90 €
*цена в рублях приведена по текущему курсу ЦБ РФ

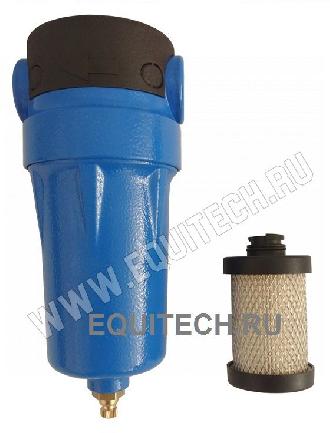

OMI QF 0010 магистральный фильтр предварительной очистки сжатого воздуха

Фильтр предварительной очистки OMI QF 0010 фильтрует поток сжатого воздуха до 1200 л/мин (72 м3/час) . В зависимости от используемого фильтрующего элемента (серии DF, QF, PF, HF, CF) очистка от твердых частиц, жидкости, эмульcий и масел от 5 до 0,01 мкм.

Поток, л/мин 1170
Поток, м3/час 70
Максимальное давление, атм 16
Присоединение к магистрали, BSP 1/2"
Размер A, мм 220
Размер B, мм 90
Размер C, мм 25
Размер D, мм 80
Вес, кг 0.6



Сменные фильтрующие элементы

DF 0010 (частицы 10 мкм (Класс 7 - по ISO 8573-1) - Фильтр защиты от пыли, предназначен для удаления твердых частиц, жидкостей и эмульсий диаметром до 10 мкм. Долгий срок службы в сочетании с отличной устойчивостью к высоким температурам и механическому истиранию, делает его идеальным выбором для защиты системы сжатого воздуха, включая трубопроводы, оборудование и аксессуары. Керамический материал с легкостью переносит самые тяжелые условия эксплуатации.

QF 0010 (частицы 5 мкм (Класс 3 - по ISO 8573-1) - Предварительный фильтр для удаления твердых частиц размером до 5 мкм, включая жидкости, эмульсии и частицы масла. Сильное механическое сопротивление делает этот фильтр идеальным для первоначальной защиты систем сжатого воздуха и для задержания примесей. Так же рекомендуется к установке после адсорбционного осушителя.

PF 0010 (частицы 1 мкм/ масло 0,01 мг/м3 (Класс 1 - по ISO 8573-1) - фильтры перехватывающего действия, способны удерживать твердые частицы и масло размером до 1 мкм, с остаточной концентрацией не более - 0,1 мг/м³. Фильтры используя механизм ударного воздействия, улавливания и слияния, заставляют жидкие частицы субмикронного размера, проходящие через фильтрующий элемент, сталкиваться и образовывать более крупные частицы, которые затем улавливаются и скапливаются в нижней части корпуса фильтра.

HF 0010 (частицы 0,01 мкм/масло 0,01 мг/м3 (класс 1 - по ISO 8573-1) - фильтры перехватывающего действия, способны удерживать твердые частицы и масло размером до 0,01 мкм, с остаточной концентрацией не более - 0,01 мг/м3. Фильтры используя механизм ударного воздействия, улавливания и слияния, заставляют жидкие частицы субмикронного размера, проходящие через фильтрующий элемент, сталкиваться и образовывать более крупные частицы, которые затем улавливаются и скапливаются в нижней части корпуса фильтра.

 CF 0010 (масло 0,003 мг/м3 (класс 1 - по ISO 8573-1) - в некоторых промышленных системах существуют дополнительные требования по очистке сжатого воздуха, в соответствии которым в дополнение к отсутствию в сжатом воздухе частиц пыли и масла, требуется отсутствие в сжатом воздухе паров масла и запахов. Для этих целей используется фильтр с активированным углем, который адсорбирует из потока сжатого воздуха все запахи и пары, оставшиеся после предварительных систем фильтрации и удерживает их на поверхности активированных молекул зерна углерода. При установке в систему фильтра CF перед ним обязательно должен быть установлен фильтр PF или HF. Элемент фильтра CF состоит из активированного угля покрытого слоем специального волокна и установлен в сетчатую капсулу из нержавеющей стали.

Стандартные условия: Температура окружающей среды: +25°С, рабочее давление: 7 бар, температура воздуха на входе: +20°С (макс.100°С, для серии CF - макс. 60°С)


В стандартном исполнении каждый фильтр состоит из алюминиевого корпуса, легко заменяемого фильтроэлемента и ручного клапана слива конденсата.





Дополнительно (по заявке заказчика) устанавливаются:



автоматический слив конденсата
  индикатор загрязнения фильтра
  дифференциальный манометр, показывает падение давления в фильтре
  Для магистральных фильтров F 0005 - F 0095 по заказу поставляется соединитель в линейный блок двух и более фильтров и крепление к стене.

 Исполнения для нестандартных условий эксплуатации возможны по дополнительному запросу.
