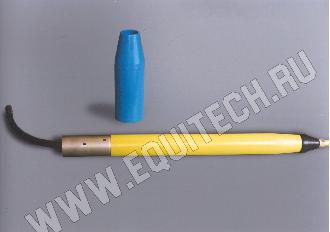

Пневмопробойник ИП-4603А предназначен для пробивания сквозных и глухих горизонтальных, наклонных и вертикальных скважин диаметром 130 мм, сквозных горизонтальных и наклонных скважен диаметром 200 мм (с применением расширителя) в уплотняемых грунтах при бестраншейной прокладке подземных коммуникаций.
Пневмопробойник ИП-4603А состоит из ударного узла, расширителя, с помощью которого образуется отверстие диаметром 200 мм, и удлинителя. В комплект входит шланг, подводящий воздух от компрессора к пневмопробойнику.
Механизм реверсирования дает возможность изменить направление ударов ударника по корпусу и, следовательно, направление движения машины, т.е. возвращать ее назад при проходке глухих скважин или в аварийных ситуациях.
ИП-4603А предназначен для забивания в грунт или предварительно пробитую скважину стальных труб с внутренним диаметром от 100 до 120 мм. Также используется для выбивания из грунта труб с внутренним диаметром от 40 до 120 мм, протягивания труб из любых материалов, формирования в грунте асбоцементных и бетонных трубопроводов, бетонных и железобетонных свай, рыхления слежавшихся насыпных материалов, а также для глубинного уплотнения насыпных и осадочных грунтов.
Комплектация:
- Ударный узел
- Расширитель d=200 мм
- Шланг d=25 мм (40 метров)
- Инструменты и принадлежности
Дополнительные опции:
- Стартовое устройство ИК 9214.00.000 – предназначено для запуска машины. Увеличивает точность прицеливания. Применимо для выполнения горизонтальных скважин при прокладке коммуникаций
- Универсальное стартовое устройство 2015.00.000 – предназначено для запуска машины под углом от 0 до 90 градусов. Применимо для выполнения горизонтальных, наклонных и вертикальных скважин при прокладке коммуникаций, глубинном уплотнении грунтов и выполнения набивных свай. Данное устройство позволяет плавно регулировать угол наклона пневмопробойника.
- Удлинитель ИП4603Б.30.000 – повышает точность проходки скважины.
- Расширители - позволяют осуществлять пробивание скважин больших диаметров при вторичной проходке: Ø150мм, Ø160мм, Ø180мм, Ø200мм (не реверсивные).
- Масленка – предназначена для подачи масла для смазывания трущихся частей пробойника. Присоединяется между машиной и компрессором и в процессе работы смазывает трущиеся детали машины. Необходима для подачи масла в ударный узел непосредственно во время работ.
- Устройство для подтягивания труб ИП4603А.10.000 – применяется с машиной ИП4603АМ при затягивании полиэтиленовой трубы. Устанавливается на конце полиэтиленовой трубы и поджимает трубу к задней гайке машины, таким образом происходит затягивание трубы при одновременной проходке скважины.
- Комплект запчастей
Технические характеристики пневмопробойника ИП-4603А
| Диаметр пробиваемых скважин, мм: |
|
| без расширителя |
130 |
| с расширителем |
200 |
| Длина пробиваемой скважины, м |
40 |
| Скорость пробивания скважины (без расширителя), м/мин |
0,78 |
| Скорость забивания труб, м/мин |
0,3 |
| Габаритные размеры (без расширителя, удлинителя и шланга), мм: |
|
| Длина |
1500 |
| Диаметр корпуса |
130 |
| Энергия единичного удара, Дж |
250 |
| Частота ударов, Гц |
7 |
| Рабочее давление сжатого воздуха, атм |
6 |
| Расход воздуха, м3/мин |
5,3 |
| Масса, кг |
90
|
Иные модификации:
Пневмопробойник реверсивный ИП-4603АМ
Машина ИП-4603АМ имеет возможность затягивать трубу диаметром 110 мм с помощью гайки для протяжки труб.
