СО-134А
По запросу
*свяжитесь с нами, для уточнения цены

Пневмопробойник СО-134А предназначен для проходки в уплотняемых грунтах сквозных и глухих горизонтальных и наклонных, а также глухих вертикальных скважин диаметром 155 мм, и сквозных горизонтальных и наклонных скважин диаметром до 245 мм (с применением расширителя), а также для забивания в грунт или в предварительно пробитую скважину стальных труб диаметром до 325 мм.

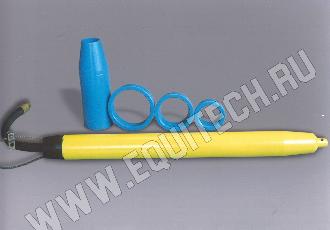

Состоит из ударного узла, удлинителя, расширителя и комплекта насадок. Ударный узел состоит из корпуса, ударника и золотника. В комплект входит шланг, подводящий сжатый воздух от компрессора к пневмопробойнику.

Механизм реверсирования дает возможность изменить направление ударов ударника по корпусу и, следовательно, направление движения машины, т.е. возвращать ее назад при проходке глухих скважин или в аварийных ситуациях.

Особенно эффективно применение машины при устройстве коммуникационных переходов под авто- и железными дорогами, на территориях действующих предприятий, в зонах зеленых насаждений и т.п.

Модель СО-134А предназначена для забивания в грунт или предварительно пробитую скважину стальных труб, которые используются либо непосредственно в качестве трубопроводов, либо в качестве кожухов для укладки коммуникаций. Также используется для выбивания из грунта труб диаметром до 325 мм, протягивания труб из любых материалов, формирования в грунте асбоцементных и бетонных трубопроводов, бетонных и железобетонных свай, рыхления слежавшихся насыпных материалов, а также для глубинного уплотнения насыпных и осадочных грунтов.

Стальные трубы, забитые в грунт машиной, используются либо непосредственно в качестве трубопроводов, либо в качестве кожухов для укладки коммуникаций.

Комплектация:

  • Ударный узел
  • Комплект насадок (d=219, 273, 325 мм)
  • Шланг d=38 мм (40 метров)
  • Инструменты и принадлежности

Дополнительные опции:

1.  Стартовое устройство ИК9214.00.000 - предназначено для запуска машины. Увеличивает точность прицеливания. Применимо для выполнения горизонтальных скважин при прокладке коммуникаций

2.  Удлинитель СО134.07.000 - повышает точность проходки скважины.

3.  Расширители - позволяют осуществлять прокладку труб и пробивание скважин больших диаметров при вторичной проходке: Ø200мм, Ø245мм, Ø273мм, Ø300мм (не реверсивные).

4.  Масленка - предназначена для подачи масла для смазывания трущихся частей пробойника. Присоединяется между машиной и компрессором и в процессе работы смазывает трущиеся детали машины. Необходима для подачи масла в ударный узел непосредственно во время работ.

5.  Насадка для забивания труб СО134А.40.100 - позволяет крепить машину к трубе с помощью ремней.

6.  Ступенчатая насадка СО134А.00.104 - повышает точность проходки скважин в каменистых грунтах.

7.  Пневмовытеснитель грунта - предназначен для удаления грунта из труб Ø108-530мм (при забивании труб открытым концом) посредством сжатого воздуха.

8.  Комплект запчастей

Технические характеристики пневмопробойника СО-134А

Диаметр пробиваемых скважин, мм, не менее:
без расширителя          155
с расширителем          245
Длина пробиваемой скважины, м, не более           40
Скорость пробивания скважины, м/мин         0,96
Скорость забивания труб, м/мин          0,3
Длина забиваемых труб, м          30
Габаритные размеры, мм:
Длина        1700
Диаметр корпуса         155
Энергия единичного удара, Дж         500
Частота ударов, Гц         4,2
Рабочее давление сжатого воздуха, атм          6
Расход воздуха, м3/мин          8
Масса, кг        150


Иные модификации:

  • Машина для проходки скважин и забивания труб СО-134АМ1

Машина СО-134АМ1 комплектуется ступенчатой насадкой

  • Машина для проходки скважин и забивания труб СО-134АМ2

Машина СО-134АМ2 комплектуется ступенчатой насадкой и имеет возможность затягивать трубу диаметром 140 мм с помощью гайки для протяжки труб

  • Машина для проходки скважин и забивания труб СО-134АМ3

Машина СО-134АМ3 комплектуется гайкой для протяжки труб при помощи которой имеет возможность затягивать трубу диаметром 140 мм
