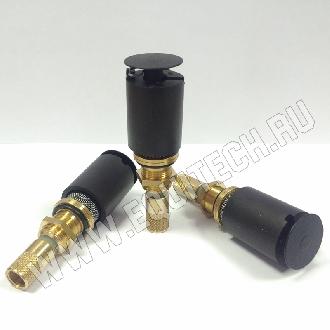

OMI 045.F603.03 поплавковый клапан слива конденсата SC-AUT, AM 10
3 805 i
цена без конвертации:
46 €
*цена в рублях приведена по текущему курсу ЦБ РФ

Автоматический поплавковый клапан слива конденсата, конденсатоотводчик, может быть установлен в магистральные фильтры и циклонные сепараторы большинства производителей оборудования подготовки (очистки) сжатого воздуха. Автоматические сливы конденсата AM-10 SC-AUT могут устанавливаться только на резервуары с отверстием для слива конденсата ø14 мм.



AM-10 клапан слива конденсата, устройствоУстройства, включая сливной клапан, должны быть установлены вертикально (по отношению к резервуару). Минимальное рабочее давление для сливного клапана составляет 1,5 бар; ниже 1,5 бар из сливного соска клапана (18) выходит воздух. Чтобы обеспечить плавучесть поплавка (1), нельзя превышать максимальное рабочее давление 16 бар.

Ручной слив конденсата осуществляется поворотом сливного винта (18) против часовой стрелки.

Для автоматической работы клапана сливной винт (18) должен быть повернут по часовой стрелке до упора.



Принцип действия AM 10
– В резервуарах без давления поршень (9) удерживается в открытом положении нажимной пружиной (3).
– При приложении давления к резервуару, начиная с1,5 бар, поршень закрывает сливное отверстие на уплотнительном кольце (13).
– Когда конденсат поднимается в резервуаре, поплавок (1) толкается вверх и открывает сопло (7), позволяя воздуху достичь верхней части поршня (9). Это заставляет поршень двигаться вниз, открывая отверстие на уплотнительном кольце (13) для слива конденсата.





ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ SC-AUT, AM 10
Рабочее давление, бар (psi) 0-16 (232)
Температурный диапазон, oC (oF) 1.5-65 (35-149)
Установочный размер, мм ф14
Соединение отвода конденсата G 1/8"
Рабочая среда конденсат (воздух, вода, масло)
Габаритные размеры, мм 85 х ф24
Вес, кг 0.05



В каталогах разных производителей этот автоматический конденсатоотводчик имеет разные каталожные номера / артикулы.

OMI 045.F603.03 SC-AUT

ATS AAD.00000, A-Drain 0

OMEGA AIR AOK 16F

AM 10, 9.3600.00.410/М







Инструкция по эксплуатации



Инструкция по эксплуатации SC-AUT, AM-10
