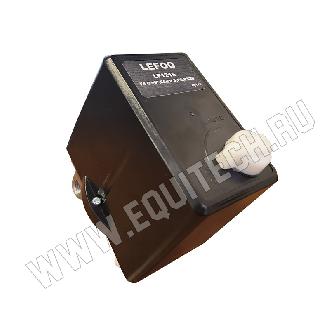

Реле давления LF1216;F4_G3/8";EA;EV_S;PG;R3/20 представляет собой трёхфазный выключатель для применения на воздушных компрессорах или в насосном оборудовании с приводом от электродвигателя мощностью до 7,5 кВт. Реле давления LF1216;F4_G3/8";EA;EV_S;PG;R3/20 контролирует давление в воздухосборнике компрессора или в ресивере водяной насосной системы, и отключает двигатель при достижении максимального установленного значения и заново включит при понижении давления в системе до установленного минимального заданного значения.

Ручной поворотный выключатель позволяет принудительно запустить или остановить воздушный компрессор или водяной насос.

Четырёхходовой фланец имеет основное резьбовое отверстие размером 3/8" для подсоединения к системе и три вспомогательных по 1/4" каждое для подключения дополнительного оборудования, например, манометр, предохранительный клапан, дополнительный выходной вентиль и т.п. В случае, если дополнительные отверстия не используются они глушатся пробками на 1/4".

Для защиты электродвигателя мощностью до 7,5 кВт от перегрузки используется контактный блок оборудованный тепловым реле защиты от перегрузки с регулируемым диапазоном 16-20А. В случае, если электродвигатель перегружен, возрастает рабочий ток двигателя, и при превышении его значения выше 20 А срабатывает реле тепловой защиты и питание двигателя будет своевременно отключено, что предотвратит перегрев и, как следствие, выгорание рабочей обмотки двигателя.

На реле давления LF1216;F4G3/8;EA;EVS;PG;R3/20 установлен разгрузочный клапан, который предотвращает перегрузку электродвигателя воздушного компрессора при пуске. В момент выключения реле давления разгрузочный клапан позволяет сбросить давление воздуха из камеры сжатия компрессора через трубку сброса давления соединяющую компрессор и разгрузочный клапан.

Реле давления LF1216;F4G3/8;EA;EVS;PG;R3/20 является полным аналогом, вплоть до взаимозаменяемости комплектующих, с реле давлением CONDOR MDR-3/16;F4G3/8";E/A;EVS;PG;R3/20 (MDR-3/16 R3/20 HFA AAAA 130A160 CHI KXX, № 223191). Данные реле давления используются на компрессорах с двигателями 7,5 кВт и давлением до 16 атм производства Бежецкого завода АСО, завода РЕМЕЗА, FINI, FIAC, ABAC и многих других производителей компрессоров.

Инструкция по подключению и настройке реле давления LF12
