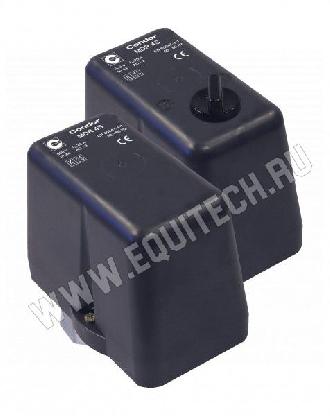

Реле давления MDR 4 S для насоса и компрессора.
Реле давления CONDOR MDR, в обиходе также часто называемые прессостатами, используются в «классической» схеме управления поршневыми компрессорами - в этом случае они выступают в качестве силового устройства, напрямую замыкая и размыкая цепь питания приводного электродвигателя в зависимости от рабочего давления, подаваемого на механическую часть прессостата.
Также, реле давления CONDOR MDR могут использоваться и в качестве управляющего устройства, когда они замыкают или размыкают цепь управления, что, в свою очередь, вызывает срабатывание устройств запуска электродвигателя.
Технические характеристики
Расчетное напряжение изоляции
UI |
500 В |
| Коммутационная способность двига- теля (AC 3) Ue = 240 В (1-фазный переменный ток) |
2,5 кВт. |
| Коммутационная способность двига- теля (AC 3) Ue = 230 В (3-фазный переменный ток) |
4 кВт |
| Коммутационная способность двига- теля (AC 3) Ue = 400 В (3 фазный переменный ток) |
5,5 кВт |
| Коммутационная способность двига- теля (AC 3) Ue = 500 В (3-фазный переменный ток) |
5,5 кВт |
Износостойкость контакт-деталей (АС 3)
Количество коммутационных циклов |
> 1 x 10*5 |
Механическая износостойкость
Количество коммутационных циклов |
> 1 x 10*5 |
Максимальная частота электрических коммутационных операций
Количество коммутационных циклов в час |
120 |
Максимальная частота механических коммутационных операций
Количество коммутационных циклов в час |
600 |
| Расчетный рабочий ток Ie при 240 В переменного тока |
20 А |
Допустимая температура рабочей среды
Воздух |
-5…+80°С |
Допустимая температура рабочей среды
Вода |
+80°С |
| Степень защиты согласно EN 60529 |
IP 44 |
| Максимальная площадь сечения подсоединяемых проводников 1…тонкопроволочный 1 х / 2 х |
2,5 / 2,5 мм² |
Максимальная площадь сечения подсоединяемых проводников 1…
однопроволочный 1 х / 2 х |
4/ 2,5 мм²
|
MDR 4 S - Реле трехполюсное (с размыкающими контактами)
MDR 4 SD - Со шкалой и прозрачной крышкой, трехполюсное (с размыкающими контактами)
MDR 4 SU - С обратной переключательной функцией, трехполюсное (с замыкающими контактами). Коммутационная способность 4 кВт
Стойкость мембран
| Обеспечивается стойкость мембран к воздействию: |
воздуха, воды |
| Мембраны условно стойки к воздействию: |
щелочей, водных растворов кислот, моторных масел |
| Не обеспечена стойкость мембран к воздействию: |
моторного топлива, галогеноводорода, эфиров, кетонов |
