Tecna 4640 - 4641 - 4642 - 4643 - 4644
По запросу *свяжитесь с нами, для уточнения цены

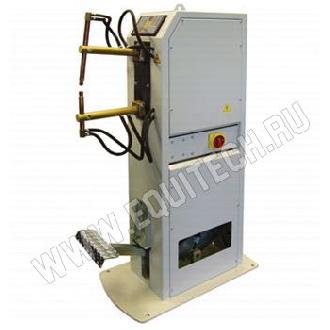

Стационарные машины контактной сварки с ножным приводом сжатия
Стационарные машины для контактной точечной сварки c радиальным ходом верхнего плеча и механическим приводом.
- Регулируемый вылет плеч в зависимости от выполняемой работы;
- Медно-хромовые электрододержатели, рассчитанные на длительный срок службы при тяжелых режимах работы, для прямой и угловой установки электродов;
- Регулируемый ход электродов;
- Трансформатор залитый эпоксидной смолой;
- Водоохлаждаемые трансформатор, плечи, электроды и электрододержатели;
- Встроенный микропроцессорный блок управления сварочными параметрами (ТЕ101);
- Регулируемое усилие на электродах. Включение сварочного цикла происходит только при достижении необходимого усилия;
- Педаль с регулируемой длиной.
| Модель |
|
4640 |
4641 |
4642 |
4643 |
4644 |
| Номинальная мощность при ПВ=50% |
кВА |
16 |
20 |
20 |
25 |
25 |
| Максимальная мощность при сварке |
кВА |
35 |
48 |
39 |
68 |
55 |
| Напряжение холостого хода вторичного контура |
В |
3,4 |
4 |
4 |
4,6 |
4,6 |
| Максимальный ток КЗ |
кА |
12,5 |
14,5 |
12 |
18 |
14,5 |
| Максимальный сварочный ток сварке легких сплавов |
кА |
- |
- |
- |
16,3 |
- |
| Максимальный сварочный ток при сварке стали |
кА |
10 |
11,6 |
9,6 |
14,4 |
11,6 |
| Термоток при ПВ=100% |
кА |
3,3 |
3,5 |
3,5 |
3,8 |
3,8 |
| Питание |
*В |
400 |
400 |
400 |
400 |
400 |
| |
*Гц |
50 |
50 |
50 |
50 |
50 |
| Предохранители замедленного действия |
|
|
|
|
|
|
| 220-230-240 В |
А |
50 |
63 |
63 |
80 |
50 |
| 380-400-415 В |
A |
32 |
40 |
40 |
50 |
50 |
| Максимальное сечение кабеля при длине |
мм2 |
6 |
10 |
10 |
16 |
16 |
| L = 10 м |
мм2 |
10 |
10 |
10 |
16 |
16 |
| L = 30 м |
|
|
|
|
|
|
| Класс изоляции |
F |
F |
F |
F |
F |
F |
| Давление сжатого воздуха |
**бар |
- |
- |
- |
- |
- |
| Расход на 100 точек |
Н/м3 |
- |
- |
- |
- |
- |
| Минимальный вылет плеч |
мм |
230 |
230 |
380 |
230 |
380 |
| Максимальное усилие на электродах |
даН |
240 |
240 |
150 |
240 |
150 |
| Ход электродов |
мм |
8-44 |
8-44 |
10-60 |
8-44 |
10-60 |
| Максимальный вылет плеч |
мм |
550 |
550 |
700 |
550 |
700 |
| Максимальное усилие на электродах |
даН |
95 |
95 |
80 |
95 |
80 |
| Ход электродов |
мм |
15-85 |
15-85 |
15-105 |
15-85 |
15-105 |
| Ток КЗ при максимальном вылете плеч |
кА |
8,4 |
10 |
8,8 |
13 |
10,5 |
| Расход воды |
л/мин |
2,5 |
3 |
3 |
3,7 |
3,7 |
| Минимальное давление воды |
**бар |
2,5 |
2,5 |
2,5 |
2,5 |
2,5 |
| Уровень шума при работе |
дБ(А) |
<70 |
<70 |
<70 |
<70 |
<70 |
| Условия измерения |
(мм) |
20 |
20 |
20 |
20 |
20 |
| рабочий ход |
(циклов) |
21 |
17 |
26 |
14 |
20 |
| врем сварки |
(кА) |
9,4 |
11 |
9 |
13,5 |
11 |
| сварочный ток |
№/мин |
10 |
10 |
10 |
10 |
10 |
| скорость работы |
|
|
|
|
|
|
| Масса нетто |
кг |
135 |
143 |
146 |
145 |
148 |
| Габариты в картонной упаковке |
см |
40 х 80 х 145 |
|
|
|
|
| Масса брутто |
кг |
140 |
148 |
151 |
150 |
152 |
| Ø плеч |
мм |
36 |
40 |
40 |
40 |
40 |
| Ø электрододержателей |
мм |
19 |
22 |
22 |
22 |
22 |
| Ø конуса электрода |
мм |
12,7 |
14,8 |
14,8 |
14,8 |
14,8 |
Компания «Эквитек» предлагает к поставке комплектующие и запасные части на оборудование TECNA. Заявки на подбор и информацию по стоимости и срокам поставки возможно получить по электронной почте info@equitech.ru или телефону (495) 755-73-15
|
