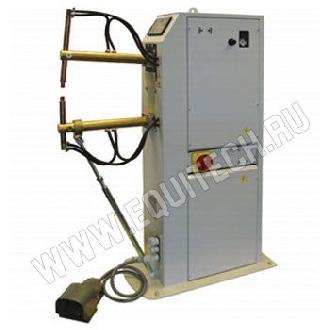

Tecna 4660-4663
По запросу *свяжитесь с нами, для уточнения цены
Пневматические машины контактной сварки с радиальным ходом мощностью 35 - 50 кВА с радиальным ходом верхнего плеча.
- Цилиндр с хромированным штоком для тяжелых режимов работы, рассчитанный на длительный срок службы и не требующий смазки;
- Водоохлаждаемый трансформатор с обмоткой, залитой эпоксидной смолой;
- Водоохлаждаемые плечи, электрододержатели и электроды;
- Микропроцессорный блок управления ТЕ 90;
- Специальная педаль управления, которая, помимо стандартного варианта использования в автоматическом и одиночном режимах, позволяет оператору совмещать свариваемые детали и начинать сварку только в случае их правильной установки;
- Возможность установки второй электрической педали управления. Добавление второй педали управления позволяет вызывать две независимые программы сварки для выполнения двух разных по параметрам типов сварочных работ на одной детали;
- Встроенный фильтр-регулятор с манометром.
| Модель № |
|
4660 |
4661 |
4662 |
4663 |
| Номинальная мощность при ПВ=50% |
кВА |
35 |
35 |
50 |
50 |
| Максимальная мощность при сварке |
кВА |
75 |
62 |
104 |
82 |
| Напряжение холостого хода во вторичном контуре |
В |
5,4-4 |
5,4-4 |
6,1 |
6,1 |
| Максимальный ток короткого замыкания |
кА |
17,5 |
14 |
21 |
16,5 |
| Термоток при ПВ=100% |
кА |
4,5 |
4,5 |
5,7 |
6,7 |
| Напряжение питания |
*В |
400 |
400 |
400 |
400 |
| |
*Гц |
50 |
50 |
50 |
50 |
| Предохранители замедленного действия |
А |
63 |
63 |
100 |
100 |
| Сечение кабеля при длине L=30 м |
мм2 |
16 |
16 |
35 |
35 |
| Класс изоляции |
|
F |
F |
F |
F |
| Давление сжатого воздуха |
**бар |
6,5 |
6,5 |
6,5 |
6,5 |
| Расход воздуха на 1000 точек |
Н/м3 |
6,2-4,8 |
6,24-4,5 |
6,24-4,8 |
6,24-4, |
| Мин. вылет |
мм |
280 |
480 |
280 |
480 |
| Макс. усилие на электродах |
даН |
425 |
260 |
425 |
260 |
| Ход электродов |
мм |
5-50 |
5-75 |
5-50 |
5-75 |
| Макс. вылет |
мм |
600 |
800 |
600 |
800 |
| Макс. усилие на электродах |
даН |
210 |
160 |
210 |
160 |
| Ход электродов |
мм |
5-95 |
5-120 |
5-95 |
5-120 |
| Макс. ток КЗ при Макс. вылете |
кА |
12,9 |
10,9 |
14,3 |
12,2 |
| Макс. ток КЗ при Макс. раство-ре (опция 4638) |
кА |
11 |
11 |
12,6 |
12,6 |
| Раствор: МИН: |
мм |
195 |
195 |
195 |
195 |
| (опция 4338) МАКС: |
мм |
500 |
500 |
500 |
500 |
| Расход воды |
л/мин |
4 |
4 |
4 |
4 |
| Мин. давление воды |
**бар |
2,5 |
2,5 |
2,5 |
2,5 |
| Уровень шума при работе |
дБ(А) |
<70 |
<70 |
<70 |
<70 |
| Условия измерения |
|
|
|
|
|
| рабочий ход (мм) |
|
20 |
20 |
20 |
20 |
| время сварки (циклов) |
|
14 |
21 |
15 |
24 |
| сварочный ток (кА) |
|
13,1 |
10,5 |
16 |
12,4 |
| скорость сварки (точек/мин) |
|
15 |
15 |
15 |
15 |
| Масса нетто |
кг |
218 |
223 |
228 |
233 |
| Ø плеч |
мм |
50 |
50 |
50 |
50 |
| Ø электрододержателей |
мм |
25 |
25 |
25 |
25 |
| Ø конуса электрода |
мм |
14,8 |
14,8 |
14,8 |
14,8 |
Компания «Эквитек» предлагает к поставке комплектующие и запасные части на оборудование TECNA. Заявки на подбор и информацию по стоимости и срокам поставки возможно получить по электронной почте info@equitech.ru или телефону (495) 755-73-15
|
