Пневмопробойник ИП-4605А предназначен для пробивания сквозных и глухих горизонтальных и наклонных скважин диаметром 95 мм, сквозных горизонтальных и наклонных скважин диаметром 180 мм (с применением расширителя) в уплотняемых грунтах при бестраншейной прокладке подземных коммуникаций.

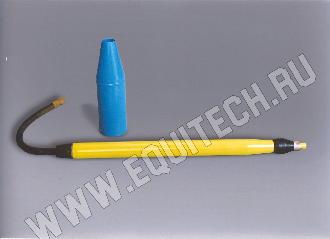

Состоит из ударного узла и расширителя, с помощью которого образуется отверстие диаметром 180 мм.
Ударный узел пневмопробойника ИП-4605А состоит из корпуса, ударника, перемещающегося в нем, двухпозиционного золотникового механизма, позволяющего менять направление движения пневмопробойника, и шланга, подающего сжатый воздух к пневмопробойнику.
Механизм реверсирования дает возможность изменить направление ударов ударника по корпусу и, следовательно, направление движения машины, т.е. возвращать ее назад при проходке глухих скважин или в аварийных ситуациях.
ИП-4605А используется для формирования в грунте асбоцементных и бетонных трубопроводов, бетонных и железобетонных свай, рыхления слежавшихся насыпных материалов, а также для глубинного уплотнения насыпных и осадочных грунтов.
Комплектация:
- Ударный узел
- Расширитель d=180 мм
- Шланг 40 метров
- Инструменты и принадлежности
Дополнительные опции
- Стартовое устройство ИК 9214.00.000 – предназначено для запуска машины. Увеличивает точность прицеливания. Применимо для выполнения горизонтальных скважин при прокладке коммуникаций
- Универсальное стартовое устройство 2015.00.000 – предназначено для запуска машины под углом от 0 до 90 градусов. Применимо для выполнения горизонтальных, наклонных и вертикальных скважин при прокладке коммуникаций, глубинном уплотнении грунтов и выполнения набивных свай. Данное устройство позволяет плавно регулировать угол наклона пневмопробойника.
- Удлинитель ИП4605А.990 – повышает точность проходки скважины.
- Расширители - позволяют осуществлять прокладку труб и пробивание скважин больших диаметров при вторичной проходке: Ø145мм, Ø160мм (не реверсивные).
- Масленка – предназначена для подачи масла для смазывания трущихся частей пробойника. Присоединяется между машиной и компрессором и в процессе работы смазывает трущиеся детали машины. Необходима для подачи масла в ударный узел непосредственно во время работ.
- Комплект запчастей
Технические характеристики пневмопробойника ИП-4605А
| Диаметр пробиваемых скважин, мм: |
|
| без расширителя |
95 |
| с расширителем |
180 |
| Длина пробиваемой скважины, м |
40 |
| Скорость пробивания скважины (без расширителя), м/мин |
0,9 |
| Габаритные размеры (без расширителя, удлинителя и шланга), мм: |
|
| Длина |
1500 |
| Диаметр корпуса |
95 |
| Энергия единичного удара, Дж |
110 |
| Частота ударов, Гц |
5,5 |
| Рабочее давление сжатого воздуха, атм |
6 |
| Расход воздуха, м3/мин |
3,2 |
| Масса, кг |
54
|
