Фильтр тонкой очистки HF 0005, фильтр перехватывающего действия, способный удерживать твердые частицы и масло размером до 0,01 мкм, с остаточной концентрацией не более 0,01 мг/м³ из потока сжатого воздуха объемом 560 л/мин (0,56 м³/мин) при давлении 7 бар или 1190 л/мин (1,19 м³/мин) при максимальном рабочем давлении сжатого воздуха 16 бар.

Фильтры OMI HF 0005, используя механизм ударного воздействия, улавливания и слияния, заставляют жидкие частицы субмикронного размера, проходящие через фильтрующий элемент, сталкиваться и образовывать более крупные частицы, которые затем улавливаются и скапливаются в нижней части корпуса фильтра откуда должны удалятся устройством слива конденсата. Фильтр тонкой очистки HF 0005 рекомендуется к установке перед адсорбционным осушителем для увеличения срока службы адсорбента.

По своей структуре фильтр HF 0005 похож на фильтры типа PF 0005. Единственное различие заключается в степени фильтрации. Этот фильтр позволяет получить воздух практически на 99,99% свободный от масел. Используется в системах, где чистота воздуха является необходимым условием, является оптимальным предварительным фильтром для угольного фильтра серии CF 0005.

Замена фильтрующего элемента (картриджа) в фильтре производиться при падении давления на фильтре более 0,6 бар или не реже 1 раза в год.



Модель фильтра	OMI HF 0005

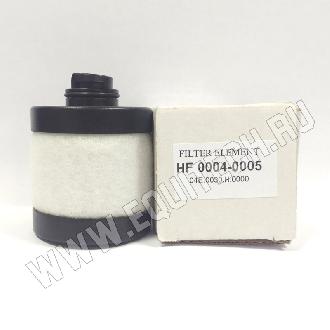

Заводской код сменного элемента для заказа	04E.0030.H
Физический принцип фильтрации	улавливливание, коалесцирование
Класс очистки сжатого воздуха по ISO 8573-1:2010	Класс 1
Максимальный размер улавливаемых твердых частиц, мкм	0,01
Остаточное содержание масла после фильтрации, мг/м3	0,01
Номинальный фильтруемый поток сжатого воздуха, л/мин / м3/мин / м3/час	560 / 0,56 / 33
Номинальное рабочее давление, бар	7
Максимальное рабочее давление, бар	16
Номинальная температура сжатого воздуха на входе, oC	20
Максимальная температура сжатого воздуха на входе, oC	100
Падение давления на фильтре при номинальном расходе с новым фильтрующим элементом, бар	0,1
Падение давления на фильтре при номинальном расходе с насыщенным фильтрующим элементом, бар	0,6
