| Наименование |
Изображение |
Назначение, краткая техническая характеристика |

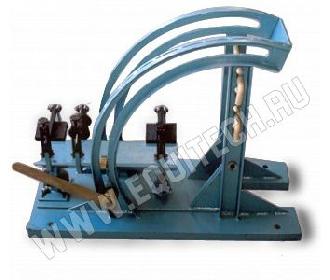

| Универсальное стартовое устройство 2015.00.000 |
 |
Предназначено для запуска машин ИП-4605Аи ИП-4603А под углом от 0 до 90 градусов. Применяется при выполнении горизонтальных, наклонных и вертикальных скважин при прокладке коммуникаций, глубинном уплотнении грунтов и выполнении набивных свай. Данное устройство позволяет плавно регулировать угол наклона. |
|
Стартовое устройство
ИК-9214.00.000
|
 |
Предназначено для запуска машин ИП-4605А, ИП-4603А и СО-134А. Применяется при выполнении горизонтальных скважин при прокладке коммуникаций. |
|
Масленка
МА.20.000 (Ø 25мм)
МА.20.000 (Ø 38мм)
МА.20.000 (Ø 25 и 38мм)
|
 |
Используется для подачи масла для смазывания трущихся частей пневмопробойников и машин. Применяется с машинами ИП-4603А, ИП-4605А, СО-134А, СО-166, МПС-01 и МПС-01-01. Комплектуется сменными переходными соединениями для шлангов диаметром 25 и 38 мм. |
|
Ступенчатая насадка
ИП-4610.00.001
CO-144.00.009
ИП-4605A.003
ИП-4603A.00.003
CO-134A.00.104
|
 |
Ступенчатая насадка позволяет увеличить точность прохождения скважин в каменистых грунтах. Применяется с машинами ИП-4610, CO-144A, ИП-4605A, ИП-4603A и CО-134А и комплектуется гайкой. |
|
Удлинитель
ИП-4605А.990
ИП-4603Б.30.000
СО-134.07.000
|
 |
Удлинители служат для повышения точности проходки скважин. Применимы соответственно с машинами ИП-4605А, ИП-4603А и СО-134А. |
|
Пневмовытеснитель грунта
ПВ1.00.000 (Ø 108мм)
ПВ1.00.000-01 (Ø 133мм)
ПВ1.00.000-02 (Ø 159мм)
ПВ1.00.000-03 (Ø 219мм)
ПВ1.00.000-04 (Ø 273мм)
ПВ1.00.000-05 (Ø 325мм)
ПВ1.00.000-06 (Ø 426мм)
ПВ1.00.000-07 (Ø 530мм)
|
 |
Пневмовытеснитель грунта предназначен для удаления грунта из труб диаметром 108, 133, 159, 219, 273, 325, 426, 530 мм (при забивании труб открытым концом) посредством сжатого воздуха. Применим с машинами ИП-4603A, CО-134А, CО-166, CO-166M, М-200 и M-400. |
|
Грунтозаборное устройство
ИП-4605А.10.000 (Ø 273мм)
ИП-4603A.20.000 (Ø 325мм)
СО-134А.60.000 (Ø 426мм)
|
 |
Предназначено для извлечения грунта из забиваемых труб диаметром 325, 425, 530, 630 мм. Применимо с машинами
ИП-4605А (диаметр 325 и 425мм)
ИП-4603А (диаметр 425 и 530мм)
СО-134А (диаметр 530 и 630мм).
|
|
Расширители
ИП-4605A.03.000 (Ø 145мм)
ИП-4605A.04.000 (Ø 160мм)
ИП-4603A.06.000 (Ø 160мм)
ИП-4603A.05.000 (Ø 180мм)
CO-134A.09.000 (Ø 200мм)
CO-134A.04.000 (Ø 245мм)
CO-134A.05.000 (Ø 273мм)
CO-134A.06.000 (Ø 300мм)
|
 |
С помощью расширителей можно осуществлять прокладку труб и пробивание скважин больших диаметров |
|
Устройство для подтягивания труб
ИП-4603A.10.000
|
 |
Предназначено для затягивания полиэтиленовых труб диаметром 110 мм длиной до 40 м при одновременной проходке скважины. Применимо с машинойИП-4603А. |
|
Устройство (насадка) для вертикального забивания труб
СО-134А.40.100
|
 |
Применимо с машиной СО-134А. Предназначено как для вертикального, так и горизонтального забивания труб.
Данное устройство позволяет крепить машину СО-134А к трубе.
|
|
Устройство поддерживающее
СО-166.60.000
|
 |
Предназначено для поддержки и соединения с забиваемой трубой машин СО-166 и СО-166М. Устанавливается на заднюю гайку машины и ремнями притягивается к забиваемой трубе. |
